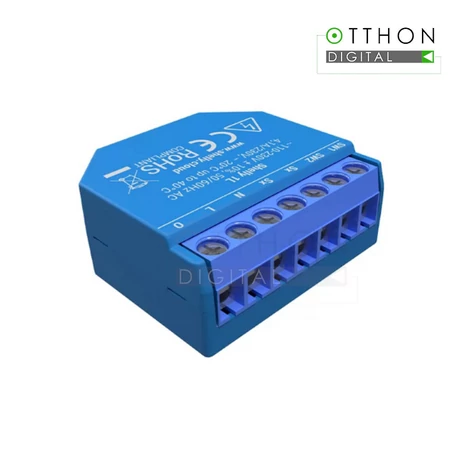

Shelly » 1L (csak fázissal működő) Wi-Fi-s okosrelé

A Shelly 1L a Shelly (2020. november végén megjelent) WiFi-s okosreléje, a Shelly 1 reléhez hasonlóan egy áramkör vezérlésére szolgál, de ez képes csak fázisvezetékkel, nullvezeték nélkül is működni. A Shelly 1-el ellentétben ez a relé a (110-230V AC) tápfeszültségét kapcsolja tovább, így ez feszültségmentes szárazkontakt kapcsolásra NEM alkalmas. Fogyasztásmérő funkció nincs benne.

A többi Shelly reléhez hasonlóan ez is a piacon elérhető legkisebb méretű WiFi-s eszközök közé tartozik, és kapcsolások okosvezérlésére szolgál. Apró mérete lehetővé teszi, hogy akár egy szabványos villanykapcsoló mögé a kapcsolóaljzatba vagy egy villamossági kötődobozba beszereljük, akár utólag is.

Meglévő kapcsolók vagy konnektorok mögé a fali aljzatba elhelyezett Shelly 1L segítségével a meglévő kapcsolóink megtartásával tudjuk távvezérelni világításunkat vagy egyéb fogyasztókat, illetve követni ki/be kapcsolt státuszukat, így a termék ideális utólagos "okosításra" is. A Shelly 1L kifejezetten ajánlják egy gombos hagyományos villanykapcsolók mögé szerelelve azok vezérlésére, ha nincs a kapcsolóaljzatban nullavezeték, mely a régebben épült ingatlanok esetén elég általános. A Shelly 1L a csak fázissal, nulla vezeték nélküli működése miatt minden hagyományos villanykapcsoló mögé biztosan beszerelhető!

A Shelly 1L  relé tartalmaz két kapcsoló bemenetet is, azaz akár két villanykapcsolótól érkező vezeték is ráköthető, és az egyik kapcsoló mögé beépítve továbbra is használhatjuk a meglévő fali villanykapcsolókat a lámpa (vagy más fogyasztó) kapcsolására, és WiFi-n keresztül a távolból is kapcsolhatjuk a vezérelt lámpát vagy más eszközt, és számos időzítés is a rendelkezésünkre áll. A Shelly app-ban lehetőség van a kapcsoló letiltására is, - mely hasznos lehet kisgyerekek esetén néhány szobánál -, ilyen beállítások mellett csak az app-ból vezérelhető az adott relé.

A relé kompatibilis nem csak kétállású, de billenő (avagy csengő)kapcsolókkal is kompatibilis, és a ráköthető két kapcsoló lehet más típus is (pl. az egyik kétállású, a másik billenőkapcsoló).

A két kapcsolóbemenetére köthető két egymástól függetlenül vezetékezett hagyományos kapcsolóval szoftveresen alternatív kapcsolás is létrehozható, akár nullvezeték nélküli bekötés esetén is.

Auto-off funkciójával beállítható impulzuskapcsolási üzemmódra is.

A Shelly 1L relé a (110-230V AC) tápellátást igényel, és max 4,1A (940W) vezérlésére alkalmas, de rövid ideig akár max. 1200W terhelést is kezelni tud 230V AC bekötés esetén.

Beépített túlmelegedés elleni védelme lekapcsolja a relét, ha az túlhevülne.

Csak fázissal (de Shelly Bypass kiegészítő nélküli) bekötés esetén a rákötött fogyasztó minimális teljesítménye 20W kell, hogy legyen. Ennél kisebb teljesítmény esetén Shelly ByPass szükséges a működéséhez. Fázis- és nullvezetékkel való bekötése esetén nincs min. teljesítmény előírás.

Vezérelhető eszközök (akár nullvezeték nélküli bekötéssel is):

• Rezisztív fogyasztók (lámpák, elektromos melegítők)
• Induktív fogyasztók (LED lámpák, transzformátorok, ventilátorok, motorok)
• Kapacitív fogyasztók (motorindító kondenzátorok, generátorok és szinkron motorok)

Minimális terhelés (nullvezeték nélkül, bypass nélkül): 20W rezisztív terhelés

Minimális terhelés (nullvezeték nélkül de bypass-tal): Nincs

Minimális terhelés (nullvezetékkel): Nincs

Támogatott lámpa típusok:

• Izzólámpák
• Fénycsövek.
• Halogén lámpák.
• Dimmelhető LED
• Nem szabályozható LED
• Fénycsövek
• Neon lámpák

Időzíthetősége:

• A hét napjaira beállítható ki/bekapcsolási időzítés, és
• támogatja napkeltéhez és napnyugtához kapcsolódó időzítéseket is (nem csak pontos időpontra, de pl. napnyugta + fél óra típusú időzítéseket is.)
• Támogatja az auto-off és az auto-on időzítést is, azaz meghatározott idejű ki vagy bekapcsolt állapot utáni be vagy kikapcsolást is.

Támogatott üzemmódok:

• felhő / cloud üzemmód: ekkor az ingyenesen elérhető Shelly Cloud-hoz kapcsolódik, melyen át (az iOS-re és Android-ra is elérhető) Shelly Cloud okostelefon app-ból és a https://my.shelly.cloud/ oldalról is vezérelhetjük és beállíthatjuk az eszközöket; vagy
• választhatunk LAN / helyi hálózati ützemmódot, ilyenkor az eszközök csak a helyi hálózatra kapcsolódó eszközökről vezérelhető; de akár
• működtetjetjük az eszközt (WiFi kliens üzemmód helyett) WiFi Access Point üzemmódban is (pl. ha nincs állandó WiFi hálózat a telepítés helyén), ekkor mobiltelefonnal vagy notebook-kal az eszköz közelében rákapcsolódhatunk közvetlenül az eszköz által sugárzott WiFi AC hálózatra, és a kapcsolat ideje alatt vezérelhetjük az eszközt, vagy olvashatjuk le pl. az elmentett fogyasztási adatokat.

Cloud üzemmód esetén a  Shelly eszközök a Shelly Cloud Scene (Okosvezérlés) funkciója segítségével egymást is képesek (összetett feltételek mentén) vezérelni, ki/be kapcsolni. (Például egy villanykapcsoló mögé szerelt Shelly relé képes ki/be kapcsolni a felhőn át egy vezetékezés szepontjából tőle független másik Shelly relét egy konnektor mögött, és azt is ki/be kapcsolni, azaz az eszközök a WIFi-n és a gyári felhőn át vezeték nélkül képesek egyszerűen vezérelni egymást általunk megadott szabályok mentén.)

Lehetőség van arra is, hogy az eszközök - fix IP címek használata esetén - (a Shelly Cloud használata nélkül is, akár LAN üzemmódban is) egymást közvetlenül vezéreljék HTTP parancsokkal (DDD, azaz Direct Device-to-Device módon), azaz a Shelly eszközök a külső internet kapcsolat megszakadása (vagy a tázfalon való letiltása) esetén is képesek a helyi hálózaton egymást ki/bekapcsolni a Shelly App-ban beállítható ún. Action-ök segítségével.

A Shelly1 okosvezérléshez a gyártó saját okostelefon app-ja és saját Cloud szolgáltatása is elérhető ingyenesen.

Bekötési módok:

• Nullvezetékkel
• Nullvezeték nélkül

A két kapcsolóbemenetre akár két, egymástól függetlenül vezetékezett kapcsoló is ráköthető, alternatív kapcsolást az app beállításai szerint biztosítva.

A Shelly ByPass nem a termék része, külön rendelhető tartozék.

Fontos: a Shelly 1L működéséhez biztosított fázis és a kapcsolótól érkező kapcsolt fázis azonos fázisról kell, hogy érkezzen, a Shelly 1L nem alkalmas többfázisú működésre!

Integrációk:

A Shelly a gyári firmware-ével is az egyik legegyszerűbben integrálható okoseszköz a piacon. Támogatja az MQTT-t és a REST API-n keresztüli vezérlést. Kompatibilis a Google Home és Amazon Echo hangvezérlésével.

A Shelly Cloud-on keresztül számos Shelly eszközt integráltak már a SmartThings platformmal is.

Ezen kívül a gyári firmware támogat egy sornyi egyéb nyílt forráskódú és egyéb rendszert is:

• MQTT
• HomeSeer
• ioBroker
• Home Assistant
• openHAB
• Domoticz
• SYMCAN
• nymea
• Hubitat
• Hoobs
• REST API

Gyári firmware felülírása:

Az eszköz egy ESP8266 alapú vezérlővel működik, és a kivezetett tüskesoron keresztül a firmware tetszőlegesen módosítható (Sonoff-Tasmota, ESPEasy, ESPurna stb.), egyszerűen kompatibilissé tehető saját automatizálási szerverrel.

Szerelhetősége:

• A normál méretű kapcsolóaljzatba jellemzően befér a szerelvények mögé.

Egyéb műszaki paraméterek:

Tápfeszültség: 110-230V AC

Maximális teljesítmény: 940W (4,1A), de rövid ideig akár max. 1200W terhelést is kezelni tud 230V AC bekötés esetén

A Shelly 1 és Shelly 1PM relékhez elérhető hőmérő adapter nem kompatibilis vele, digitális hőmérő nem illeszthető hozzá.

Működéséhez nincs szükség nullvezetőre, csak fázisvezeték szükséges a bekötéséhez.
